一、產品簡介
        TYK-NY02型 物聯網農業教學實訓系統，是農業物聯網的典型應用，系統結合ZigBee無線組網技術、傳感器技術、RFID技術、嵌入式系統控制技術、條碼識別技術、網絡TCP/IP技術、移動通訊技術等物聯網關鍵技術，全面監測農業生產過程中空氣溫濕度、土壤水分、溫濕度、光照、CO2、氣象等與農作物生產息息相關的參量，快捷組建現場監測控制系統無線傳感網絡，可方便的進行現場和遠程顯示監測、并聯動控制遮陽簾、通風、噴淋等設施，生動有效的展現和實施農業生產的信息化與現代化。

二、產品特點
1、強大的通訊節點
    系統配套的ZigBee無線通訊節點，采用工業級接口設計，可安裝外殼，支持電池供電，并直接提供傳感器電源，可內置多種獨立傳感器，板載繼電器開關、液晶顯示器、模擬電壓檢測、模擬電流檢測、Modbus工業現場總線接口，可外接多種工業級傳感器，該節點即是一款功能完備的教學開發系統，亦可滿足一定的產品和項目硬件需求。
2、工業級真實傳感器
    系統采用的傳感器全部為農業行業專用的真實設備，具有防護外殼，采用標準通訊接口。具有精度、線性度高，使用壽命長等特點，可廣泛應用于環境質量實時監控，工業過程及安全防護監控，農業、畜牧業生產過程監控。
3、靈活豐富的控制軟件
    系統配套帶顯示設備的觸控網關，提供本地網關監控軟件，也可通過網關的相關服務接口，使用遠程設備進行系統的監控，包括移動手持設備的客戶端Android軟件、Web瀏覽器訪問，手機中文短信息交互等功能。系統開放全部源碼及中間件接口，方便教學及二次開發。
三、系統構成

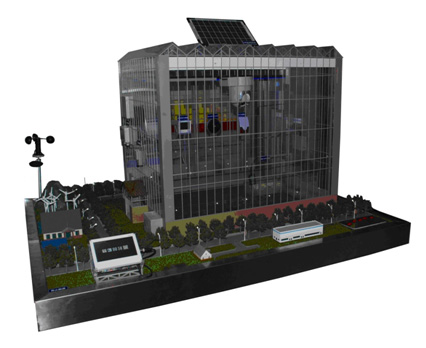

    物聯網農業教學實訓系統主要由仿真沙盤、智能網關、傳感器、執行器四部分構成。
1、仿真沙盤，包括溫室大棚培育單元、澆灌單元、遮陽卷簾單元、食品運輸加工單元等模擬場景。
2、智能網關，采用高性能低功耗的Cortex-A8處理器，運行嵌入式系統，提供系統服務程序，可支持遠程網絡WEB訪問或客戶端軟件。
3、傳感器節點，包含溫度、濕度、光照度、土壤水分、二氧化碳、大氣壓力、雨雪、風速傳感器、視頻攝像機。
4、執行器節點，包含電動遮陽簾、電動水泵、電子加熱器、植物生長燈、換氣風扇、聲光報警、語音播放器、LED信息顯示器、太陽能供電系統。
四、系統功能
1、實時監測功能
    通過傳感設備實時采集溫室內的空氣溫度、空氣濕度、二氧化碳、土壤水分、棚外光照度、大氣壓力、雨雪天氣、風速等氣象環境數據，將數據通過無線傳感網絡傳輸給網關服務管理平臺進行動態顯示和分析處理，以直觀的圖表和曲線的方式顯示，并提供各種聲光報警信息和短信報警信息。
2、聯動調控功能
    系統會根據檢測到的傳感器信息情況自動調節和控制。
（1）根據光照度，自動控制電動遮陽簾和植物生長燈的打開和關閉；
（2）根據CO2濃度，自動控制風扇換氣；
（3）根據溫濕度閥值，自動開啟加熱器；
（4）根據土壤水分數據，自動進行澆灌；
3、圖像與視頻監控功能
    系統提供視頻本地與遠程監控功能，直觀地反映農作物生產的實時狀態，病蟲害監測，引入視頻圖像處理，既可直觀反映作物的生長長勢，也可以側面反映作物生長的整體狀態及營養水平。可以從整體上提供更加科學的種植決策理論依據。
4、數據查詢與警告功能
    系統可以實時查詢溫室內的各項環境參數、歷史溫濕度曲線、歷史機電設備操作記錄、歷史照片等信息，便于尋找農作物生長環境規律，做出正確的農業生產決策。警告功能可預先設定適合農作物生長條件的傳感器上限值和下限值，當某個數據超出限值時，系統提示警告信息及遠程通知。
5、遠程訪問與控制功能
    系統通過網關系統服務軟件，可通過手機、電腦訪問服務器，遠程實時監控系統環境信息及查詢數據。
五、軟件資源
1、部分本地控制界面：

2、部分Andriod界面：

3、部分實訓實驗圖片：

六、硬件配件參數

七、實驗項目
